高速冲床的冲压模具分类,模具价格及安装指导

●为什么高速冲床要使用模具？

   高速冲床冲压出来的零件千差万别，而这些不同产品都是模具才能实现，高速冲床在冲压工作中，通过送料机将材料送至模具内，再从模具中冲出各种零件。如需使用送料机和模具冲压各类零件，一定要达到几个要求：1、金属零件；2、冲压的材料是卷料或者带料。

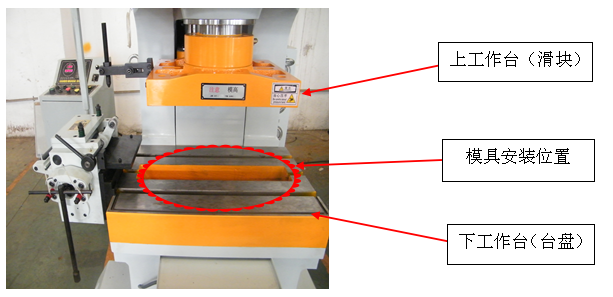

●安装高速冲床模具的位置：如下图

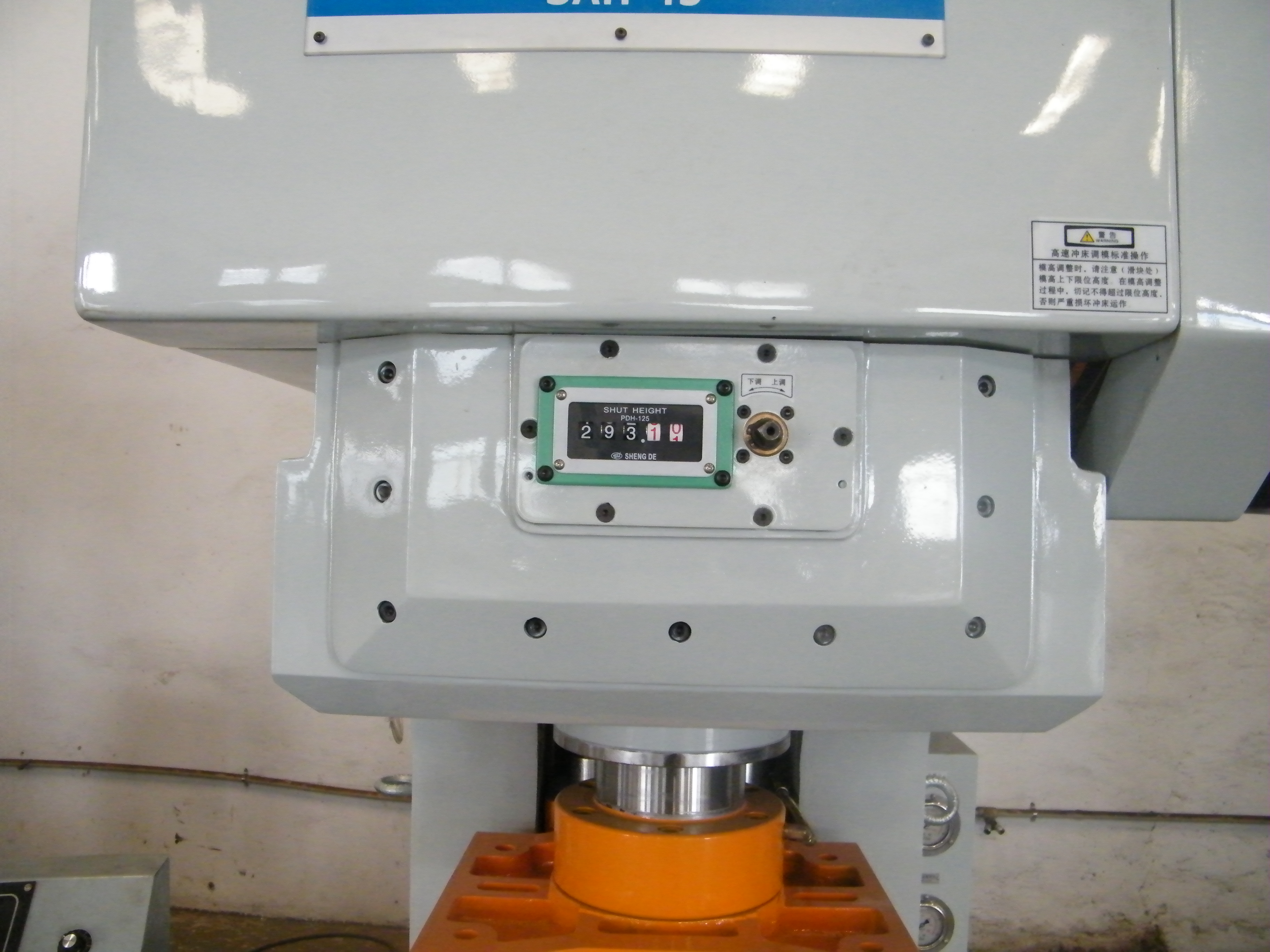

●安装好高速冲床的模具后，可以通过高速冲床的模高指示器进行调整。见下图：

●生产模具的厂家：

  东莞长安作为全国唯一且重要的核心生产基地，配备最先进知名的日本、瑞士制模设备，所生产的模具在全国质量、精度、速度处于领先地位。企业在购买高速冲床前，可以与模具厂家先进行联系，或者由高速冲床厂家一并为您推荐都行。好的模具，成功的半，一台优质的高速冲床匹配优质的模具，能起到锦上添花、事半功倍的效果。

●模具的分类：

高速冲床冲裁模是冲裁工序所用的模具。冲裁模的结构形式很多，为了研究的方便．可以对冲裁模按不同的特征进行分类：

1．技工序性质分：可分为落料模、冲孔模、切断模

2．技工序组合程度分：切边模、切舌模、剖切模、整修模、福冲模等。可分为单工序模(简单程)、连续模(级进模)和复合模。

3．按冲模有无导向装置和导向方法分：可分为无导向的开式模和有导向的导板模、导柱模、滚珠导柱模、导简模等。

4．按送料步距的方法分：可分为固定挡料销式、活动挡料销式、自动挡料销式、导正销式、侧刃式等。

5．技送料、出件及排除皮料的自动化程度分：可分为手动模、半自动模和自动模。

6．按冲模的大小分：可分为小型冲模、中型冲模和大型冲模。

7．按模具的专业化程度分：可分为专用模、通用模、组合冲模和简易冲模等。

8．按凸、凹模的材料分：可分为钢质冲模、硬质合金冲模、锌基合金冲模、橡皮冲模、聚氯脂橡胶冲模等

9．按凸、凹模的结构分：可分为整体模和拼块模。

10．按凸、凹模的布置方法分：可分为正装模和倒装模。

11．按模具的卸料方法分：可分为刚性卸料模和弹性卸料模。

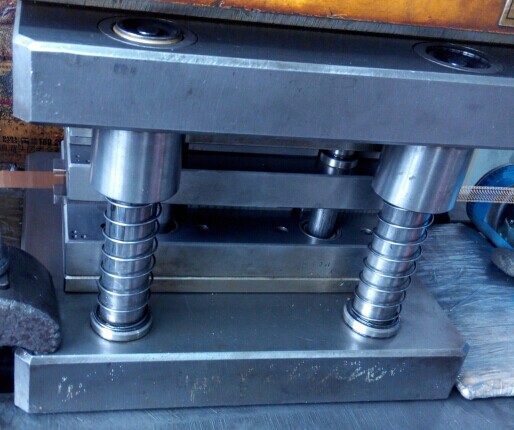

上图为模具实景图拍摄

  上述各种不同的分类方法从不同的角度反映了高速冲床模具结构的不同特点。

●一套高速冲床模具的价格：2万-10万左右，适模具不同的制造方式，难易程度，模具材质综合而定。详情请咨询模具厂家。

●模具的安装步骤：

  安装模具是非常重要的过程，如果模具安装不到位的话，会导致高速冲床使用不当和冲压零件精度不达标等问题，东莞三好公司为您整理了安装模具的顺序，供您参考！

1、调整高速冲床滑块的闭合高度。闭合高度解释：滑块运行至下死点时，滑块与台盘之间的距离。

2、升起滑块，把模具合置于台盘上、下凸凹模要互相对准，间隙均匀。

3、将模具的模柄套进滑块的模柄安装孔里，升到下死点位置。

4、将滑块压紧模具，紧固滑块上模柄的螺丝。

5、然后把下模用压板压紧。

6、再调节上模进入凹模的深度，再使冲床空转几圈。

7、升起滑块至上死点位置，调整冲床打杆止退螺钉，至松紧适宜，然后空转几次，观察模具是否紧固。

8、安装完毕后，要检查模具安装底座各紧固螺钉是否锁好。

 投入试运行中，注意是否能顺利卸料、出件，如果没有异常情况，就可以正式投入生产。

●模具的保养注意事项：

1、模具在平时运送过程中要轻拿轻放，不能乱扔乱碰。

2、模具在使用后应及时放回指定位置，并做涂油、防锈处理。

  以上图片均为厂家实景拍摄，转载请注明地址，谢谢！
