高速冲压机夹式送料机的安装重点

    现在使用高速冲压机厂家越来越多，夹式送料机是高速冲床必不可少的一项配件，市场上的送料机有很多种，款式也非常多，听到送料机这个词大家都懂是什么意思，但是很少有人会正确使用。

    现在市场上的夹式送料机分很多机型和规格，首选要了解到安装夹式送料记得重点，安装夹式送料机的方向要从左到右，安装的位置和自动送料轴端要放在左边，大家不要放错了哦。

1、夹式送料机固定板的安装

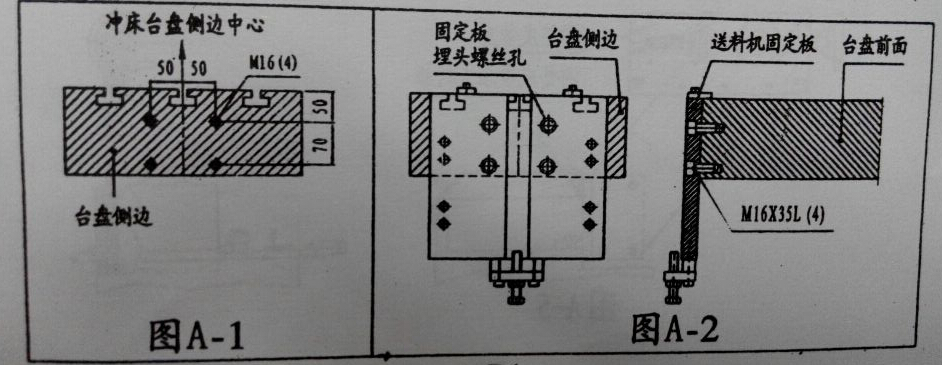

    ①高速冲压机台盘侧边要加4个M16螺丝孔。（如图A-1所示）

    ②用4颗M16*35L螺丝，将夹式送料机固定板锁固在高速冲床台盘侧边上。（如图A-2所示）

2、L型支架座的安装

    将L型支架座用4颗外六叫M16*45L螺丝，锁固于送料机固定板上。

3、传动用时规皮带轮固定座的安装

    传动用时规皮带轮固定座必须配合自动送料轴端型式和尺寸。

4、调整皮带座的安装

     ①将调整皮带座支持板用4颗M10*35L螺丝，锁固于本机上。

    ②将调整皮带座用6颗M8*35L螺丝，锁固于调整皮带座支持板上。

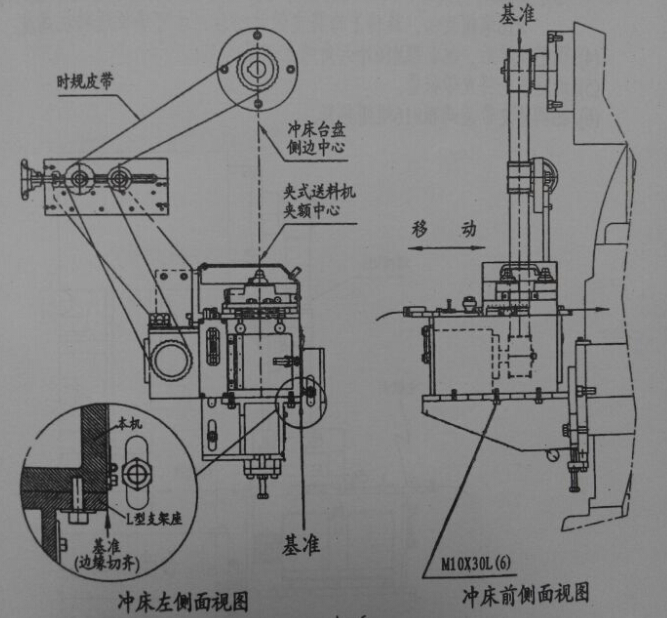

5、夹式送料机的安装

    ①将本机放在L型支持座上，并将本机的前缘于L型支持座前缘对齐。

    ②调整本机皮带轮中心于高速冲床自动送料轴端皮带轮中心成一直线。

    ③将本机用6颗M10*30L螺丝，锁固L型支架座上。

6、传动时规皮带安装

   传动时规皮带安装与送料时间有关。（三好高速冲压机温馨提示：要特别注意夹式送料机的时间调整）

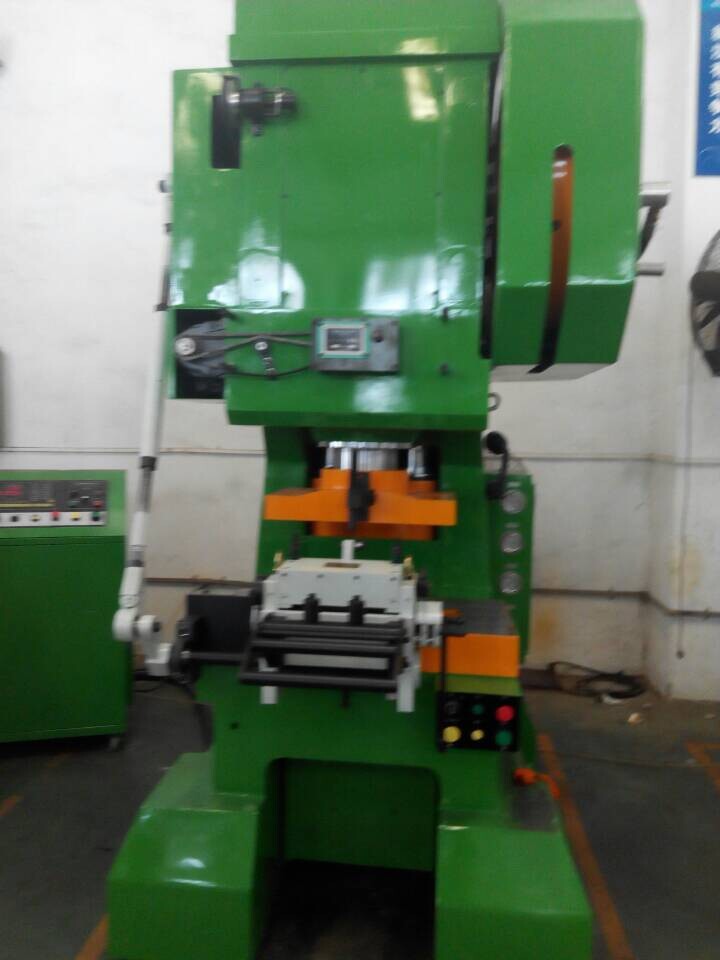

下图为安装好送料机的机器图片，厂家实拍图：
