冲床冲压,精密冲压件与冲压模具的关系

文章出处:网责任编辑:作者:彭小姐人气:-发表时间:2015-07-20 09:27:00

冲床冲压技术:



  冲床冲压不锈钢零件的模具,除了和一般精密冲床模具一样有较高的精度和光洁度以外,对模具的强度利刚性以及模具的润滑冷却等有更高的要求,在模具工作尺寸的确定、搞冲间隙、刃口园角等方面要相应考虑不锈钢性能的影响。

  精冲冲压件的模具工作尺寸的确定,除要考虑零件公差、模具制造公差.横具工作表面磨损等因素外,还应当考虑零件在精冲时的弹性变形及受热膨胀。由于不锈钢的离温强度高、韧性大,线膨胀系数影响明显,因此通过精密冲床精冲以后,零件外形和孔的收缩比一般强钢明显。精冲外形的收缩量约为0.01毫米,精冲孔的收缩量约为0.015-0.02毫米,当冲孔凸摸磨损或刃口团角过大时,精冲孔的收缩量还会增久对于精度较高的不锈钢零件,在计算模具工作尺寸时,应该将这个收缩量考虑进去.

  间隙是保证精剪裁表面质量和影响模具寿命的重要因素。不锈钢由于其特殊性能,在冲床冲压时,剪裁区产生高热,剪裁面金属与模具刃口面容易发生高温粘焊现象,因而精冲不锈钢的模具很快磨损和损坏。为了提高精冲模具寿命,针对不锈钢塑性较好的特点,在保证精冲剪裁面质员的前提下,适当加大精冲间隙,其间隙值可按一般碳钢的精坤间隙再加大0.01-0.14毫米。在加大精冲间隙值时,一定要十分慎重,当间隙超过一定数值时,剪裁面会出现断裂的缺陷。在精密冲床实际工作中,新模具的间隙按较小间隙值制出,在试冲时,如果精冲零件的毛刺面有挤压凸起,说明间隙偏小,这时应加大间隙。

精密冲压件与冲压模具的关系:

冲床的冲压技术是一种先进、有效的加工方法。精冲件具有光洁的冲切面并在除毛刺之后即成为可供产品装配的成品零件。精冲在一道工形中冲制出的零件具有很高的形位精度和尺寸精度保证。在控制成本的情况下,使产品有不变的良好质量。凡是在最小尺寸公差的情况下要求平面具有最大的表面精度都要使用精密冲床。此外,希望符合光学要求的良好表面也要精冲。

实施精冲需要了解以下的影响因素和它们彼此相互之间的关系:

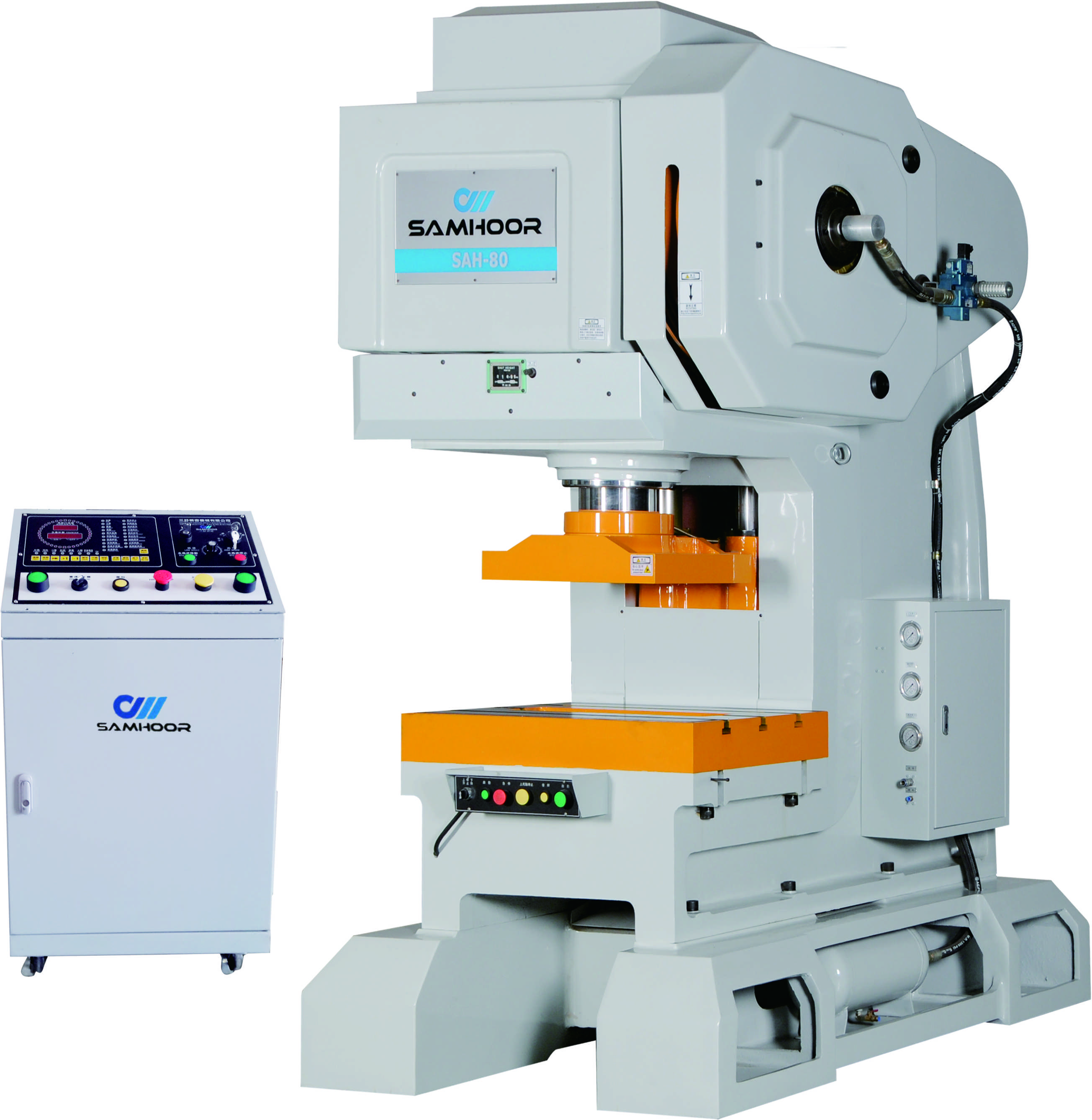

精密冲床:



冲床

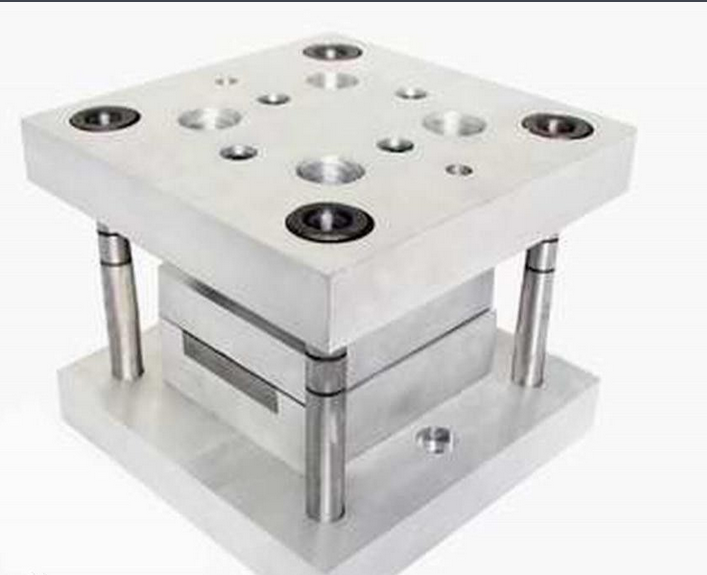

精冲模具:



冲压模具

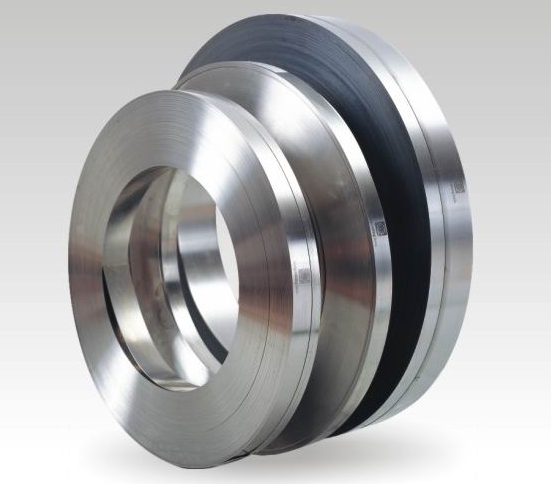

精冲材料:



冲压材料

精冲润滑剂

1、冲压模具开启,送进原材料;

2、冲压模具闭合,利用齿圈压力和反顶压力夹紧在精密冲床线内外的原材料:

3、利用精密冲床冲压原材科,保持压力作用;

4、冲程结束,工件冲入凹摸中,内孔废料冲入落科在凸模内,

5、齿圈压力和反顶压力卸裁,模具开启;

6、以卸料力取代齿圈压力用于顶出内孔废料和卸下冲压搭边框。

7、以顶件为取代反顶压力用于从冲裁凹模中顶出工件.开始原材科送进;

8、压缩空气吹卸或机械卸除精冲件与内孔废料,原材料送进结束.
